• 제어 회로

제어 회로(control circuit)는 메모리의 작동을 관리하고 조정하는 역할을 합니다. 이 회로는 메모리 읽기 및 쓰기 작업을 제어하고, 주소 디코더와 데이터 버스의 동작을 조정합니다.

메모리 셀에서 읽기와 쓰기는 제어 회로가 보내는 제어 신호에 따라 결정됩니다. 데이터를 읽을 때는 메모리 셀의 현재 상태를 감지해 저장된 값을 판별합니다. 데이터를 쓸 때는 메모리 셀에 전하를 저장하거나 방출해 셀을 0 또는 1로 설정합니다. 이 과정에서 제어 회로의 제어 단자, 선택 단자, 감지 단자, 입력 단자는 각각의 기능을 수행합니다.

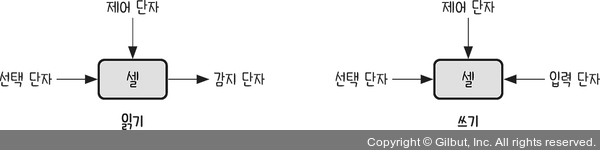

그림 4-3 메모리 셀의 읽기와 쓰기 과정

제어 단자(control line)는 메모리 셀이 읽기 작업을 수행할지, 쓰기 작업을 수행할지 지정하는 역할을 합니다. 제어 단자는 읽기 또는 쓰기 신호를 전송해 메모리 셀의 동작을 결정합니다. 예를 들어, 쓰기 신호가 활성화되면 입력 단자에서 데이터를 받아 메모리 셀에 저장하고, 읽기 신호가 활성화되면 메모리 셀에 저장한 데이터를 읽어옵니다.
