4.4.1 몇 가지 개념 알고 가기

개체 관계 다이어그램이란

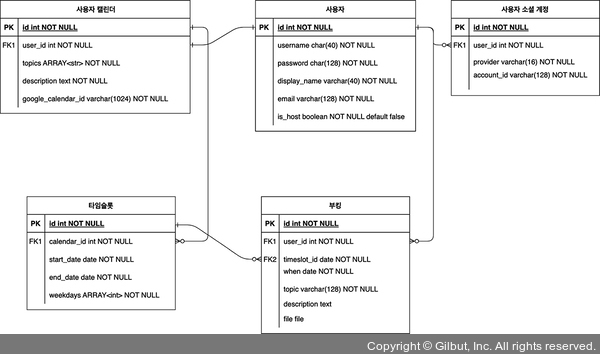

개체 관계 다이어그램(Entity Relationship Diagram, ERD)은 데이터베이스 구조를 그림 4-11과 같이 시각적으로 표현하는 방법입니다. 그림과 같이 테이블과 선들로 표현해 두면 각각의 내용을 한눈에 직관적으로 알아보기 좋게 표현할 수 있습니다.

▲ 그림 4-11 약속 잡기 서비스의 데이터베이스 설계도
